开料机宝元系统设置X轴Y轴工件原点详细介绍来喽!
发布时间:2020-03-07

宝元系统怎样设置数控开料机XY轴工件原点?

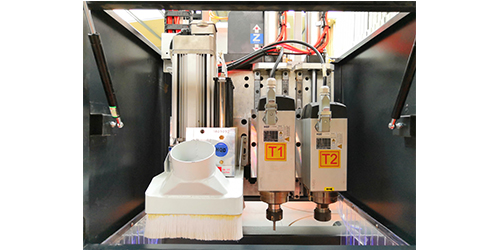

先点击(寸动模式)把机头移动到机器的后方,把加工板材放到机器上,点(定位1)定位会自动升起,手动把板材推到靠近定位气缸的位置,点击(真空泵1)真空泵会自动启动,点击(定位1)定位气缸落下,然后点击(吸尘罩1)防护罩打开,点(气缸1上下)1号主轴会打下来,把1号主轴的吸尘罩拆掉,(注意:现在需要查看你1号主轴安装刀具的直径是多大)点(寸动模式)把机头移动到机器的前边,再点(手轮模式)用手轮把1号主轴移动到加工板的左边,点返回,点(F3补偿群组)把光标移动到G54X轴上,查看屏幕上的机械坐标是多少,在机械坐标X轴位置加1号主轴刀的半径,把数字添加到G54X轴上,X坐标设置完成。


再设置Y轴工件坐标,把光标移动到G54Y轴上,用手轮把Z轴升起,移动到加工板的前面,查看机械坐标Y轴位置加1号主轴刀的半径,把数字添加到G54Y轴上,Y轴工件坐标设置完成,用手轮把Z轴升起。

数控开料机宝元系统XY轴坐标系设置完成。
